Üniversal Elektronik Muline

AKIM CM-32 model Üniversal Elektronik Mulineler

nehirlerde, sulama kanallarında, denizlerde,

göllerde, su oluklarında, drenaj ve tahliye

kanallarında su hızını ölçmek için kullanılan bir debi

ölçüm aletidir.

En sığ sularda bile ölçüm yapılmasını sağlayan

farklı pervane çeşitleri ile tam bir set olarak imalatı

yapılmaktadır. Universal Elektronik Mulineler

normal sularda kullanıldığı gibi, yüksek sularda

askıda kren, donaw ve teleferik gibi yardımcı ölçüm

tesislerinde çıkrık yardımı ile kullanılmaktadır

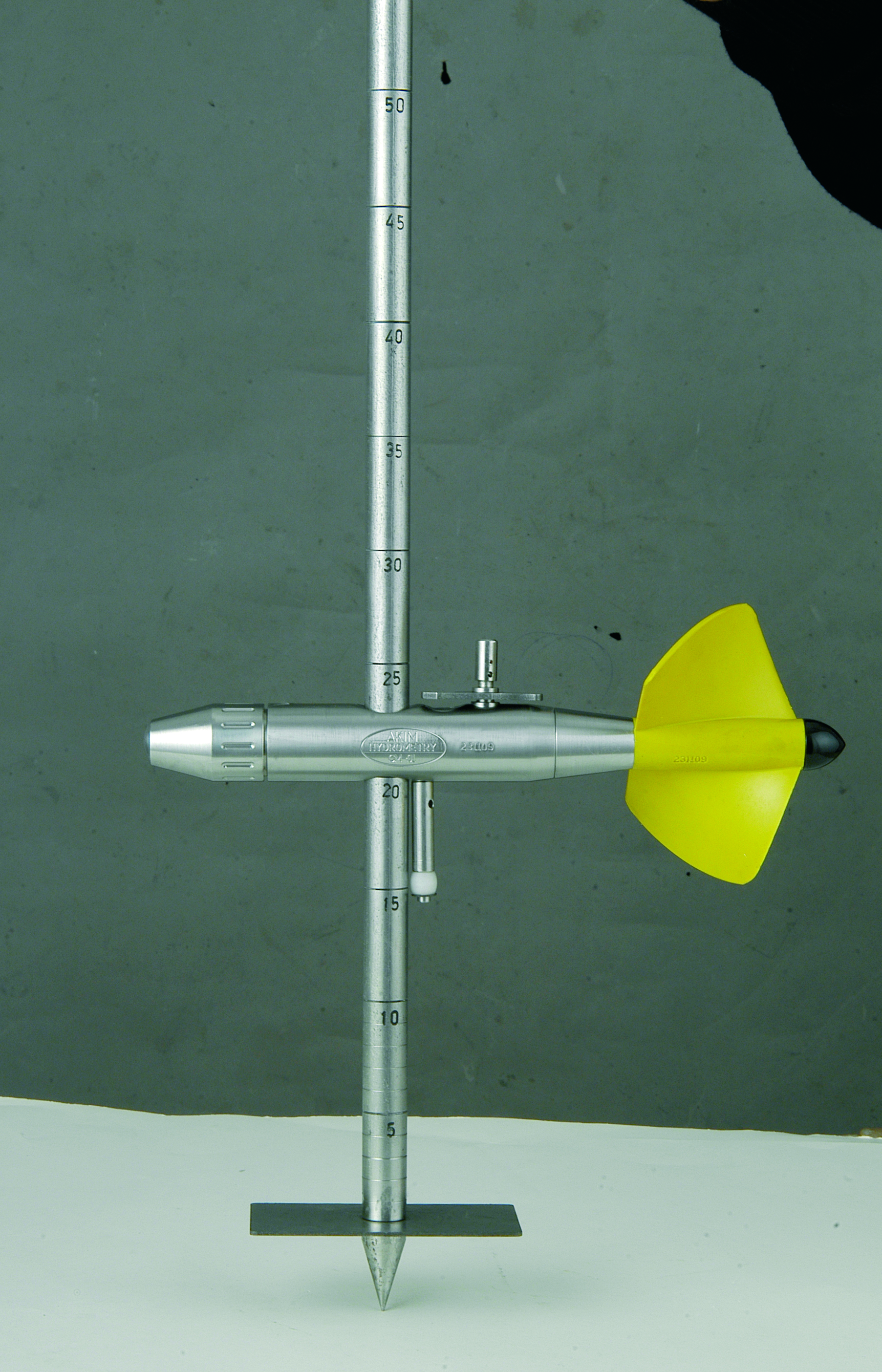

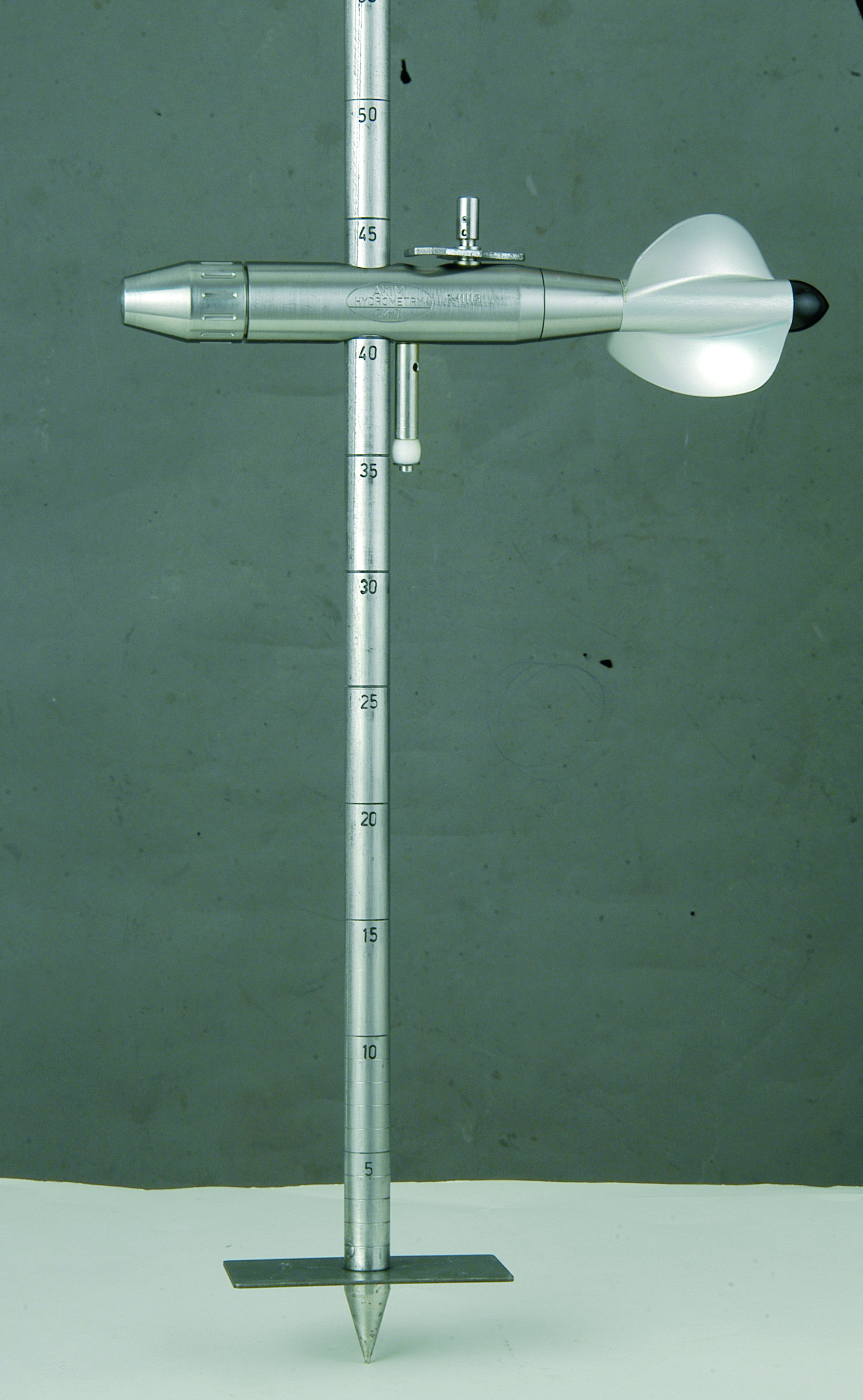

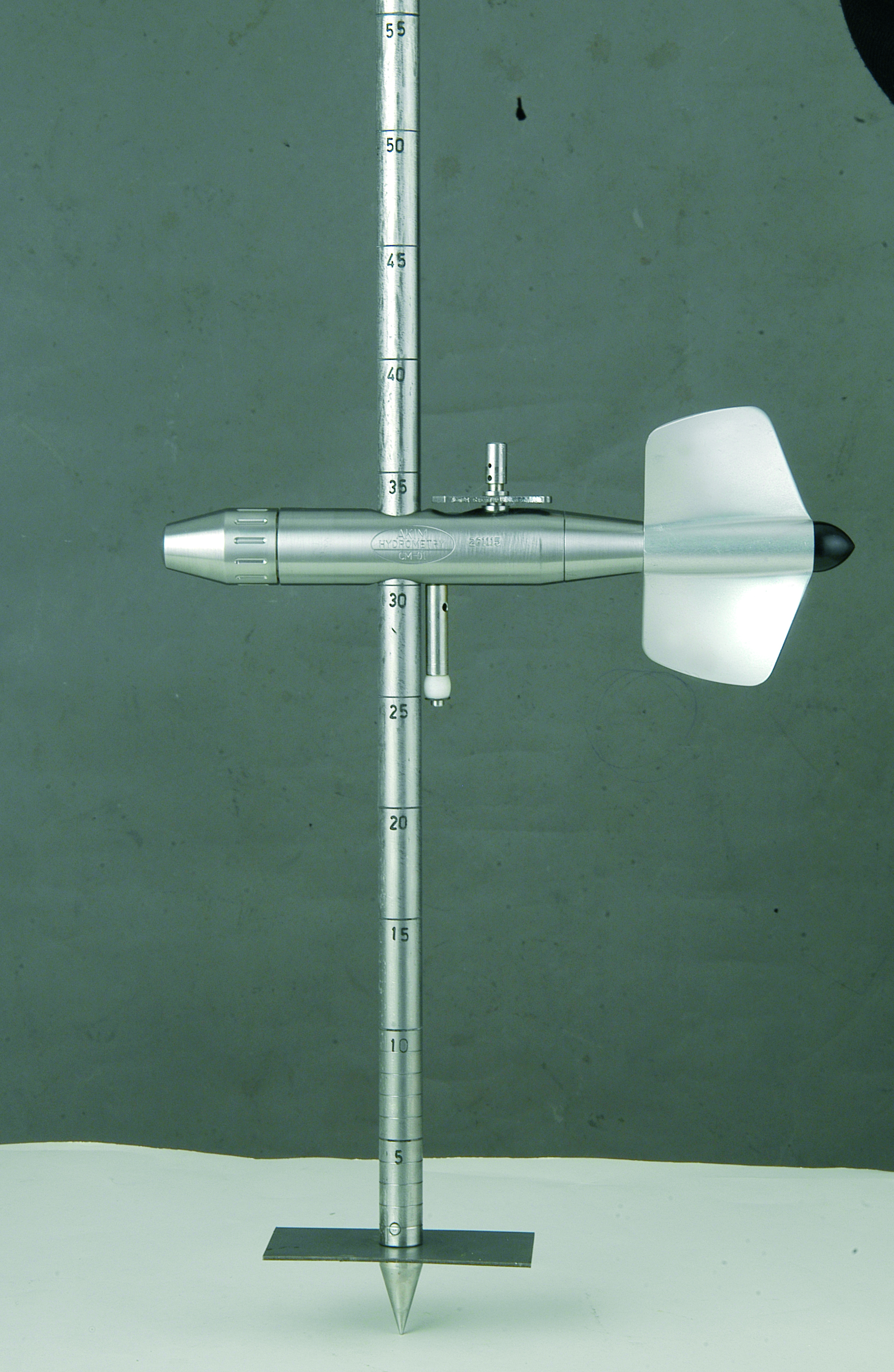

Muline Gövdesi

Paslanmaz krom çelik malzemeden yapılmıştır.

Mil üzerine montajlı çok hassas 2 rulman ile

pervanelerin hareketi sağlanmış olup, pervane

kovanı yağ ile doldurulur ve plastik conta monte

edilerek suyun cihazın içine girmesi önlenmiştir

Mıknatıs ve Reed Kontak ile Puls Oluşumu

Hareketli mil üzerine yerleştirilmiş mıknatıs,

gövdeye yerleştirilmiş sabit Reed Kontak önünden

her geçişte bir sinyal oluşturulur.

Pervanenin her tam devir yapmasında sürekli puls

oluşturulması devam eder. Pervanenin monte edildiği

milin hassas rulmanlar üzerinde “sürtünmesiz”

hareketi mulinenin hassasiyetini arttırmıştır. Reed

Kontak mekanizması kolay değiştirilir yapıdadır.

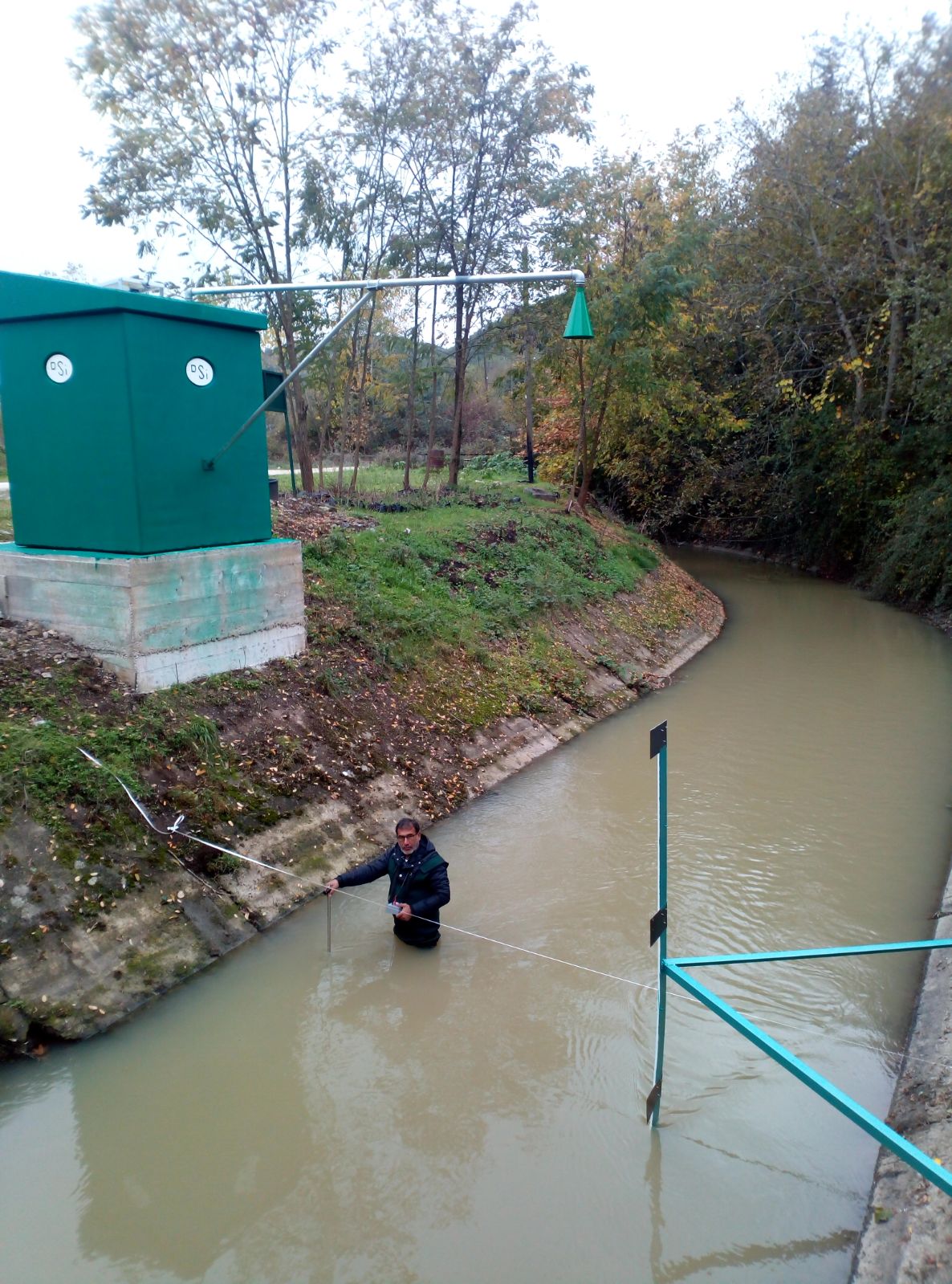

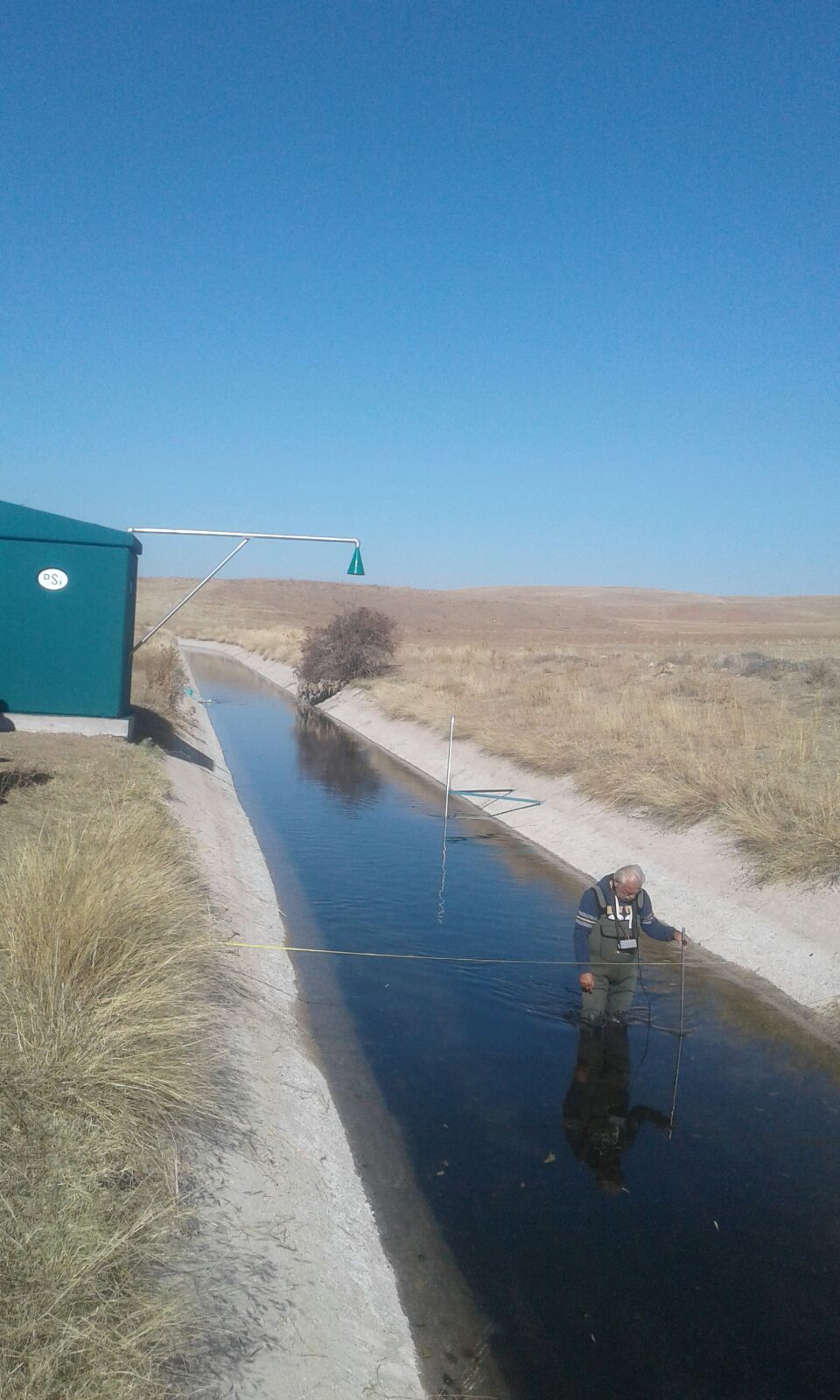

Derinliği 1 m.’ ye kadar olan sığ sularda rasatçının

suya girerek ölçüm yapması mümkündür. Bunun

için boru suyun tabanına yerleştirilir. Muline cihazı

sap üzerinde belirli aralıklarla hareket ettirilir.

Borunun taban demirli sivri ucu zemine emniyetli

bir oturmayı sağlar ve tabana gereksiz uzunluklarda

girmesini engeller. Sapta pervanenin akışa paralel

tutulmasını sağlayan mini “yön gösterge parçası”

vardır. Universal Elektronik Mulineler ile 0.025 m/

sn. ile max. 12 m/sn. arasında akım hız ölçümü

yapılabilir.

Sapta ölçüm için verilecek 2 m. boyundaki saplar (iki

adet) paslanmaz krom-çelik borudan yapılmıştır.

Saplar kolay okunabilmesi için 10 cm aralıklarla

metrajlıdır. 0 cm ile 20 cm arası 1 cm. taksimatlıdır.

Kablo

Pervanenin su içinde dönüşü ile beliren devir sayısı

irtibat kablosu ile (3 m.) aracılığı ile numaratöre

iletilir. Kablo uçlarındaki fişler paslanmaz krom malzemedendir.

Akış Hızının Hesaplanması

Pervanelerin dönüşü sonucu elde edilecek devir sayısına göre suyun akış hızı elde edilir. Hızın elde edilmesinde

kullanılan v = k.n + Δ formülündeki k ve Δ parametreleri aletin kalibrasyonu yapılırken belirlenir. Bu parametreler

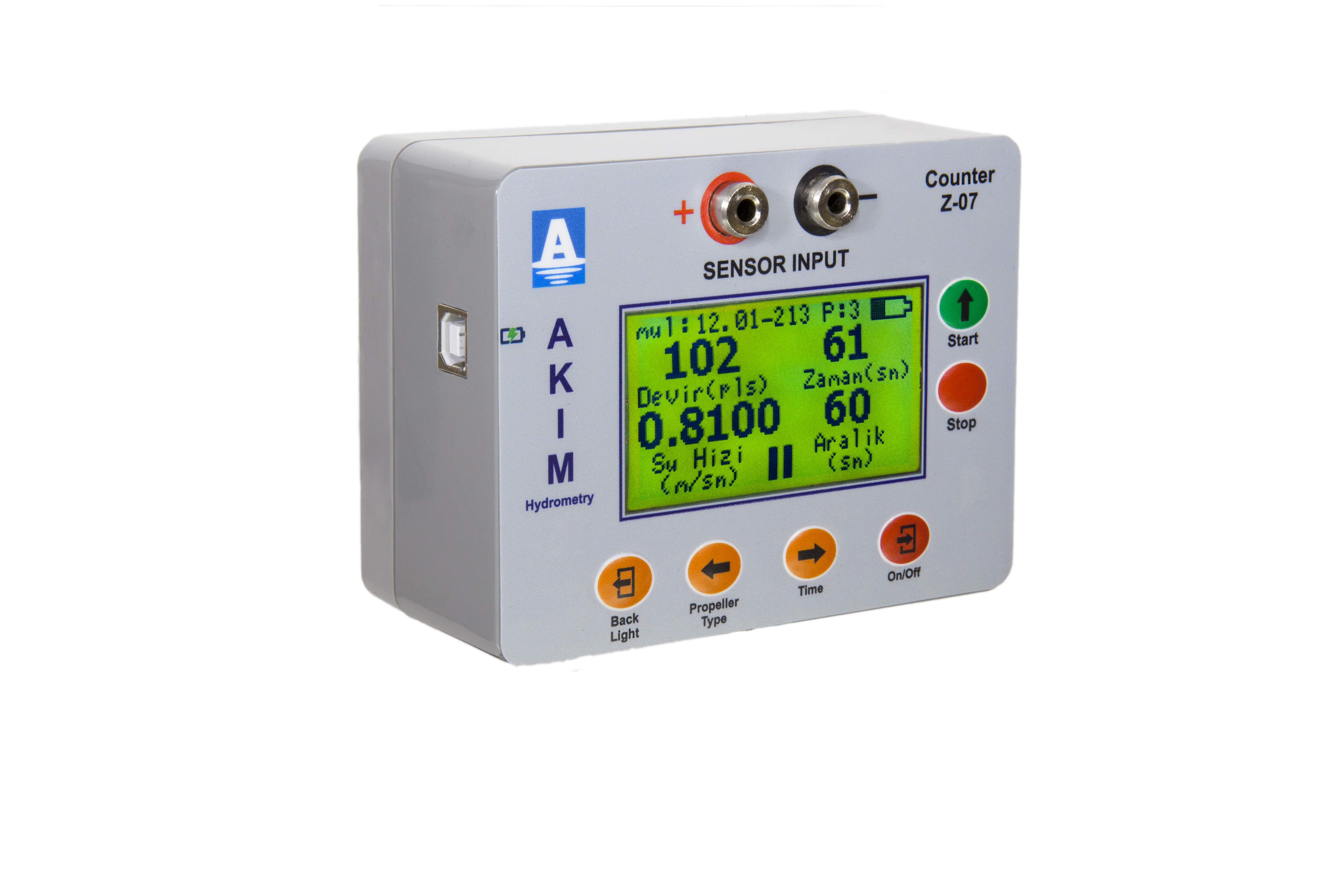

ve “n” devir sayısına gelen hızları gösteren “abak” değerleri elektronik numaratör cihazının hafızasına kopya

edilmiş ve rapor olarak verilmiştir

v = k . n + Δ

v = Suyun hızı (m/sn.)

k = Pervanenin suda kapladığı hidrolik eğim (m)

n = Pervanenin bir saniyedeki tur ortalaması

Δ = Üniversal Mulinenin açık bir kalibrasyon kanalında yapılan testlerden elde edilen değerlere göre

karakteristiği (m/sn.)

Mulineler arasında pervane ve mil yatağında mekanik farklılıklar olduğundan sabit değerler k ve Δ özel kalibrasyon

kanalında özel testler ile bulunur (DSİ-TAKK).

Kalibrasyon değerleri muline ile birlikte tablo halinde verilmektedir
